📘 Day 2 - 방화벽

🛡️ 방화벽 실습 개요

GNS와 VirtualBox 환경에서 UTM 방화벽(asg 9.5)을 구성하고 네트워크 장비와 연동하여 보안 장비 구성 및 관리 방법을 실습한다.

🌐 GNS 환경 구성
  • GNS 프로젝트 생성: 20251024004
💻 VirtualBox - UTM 생성
  • UTM 버전: asg 9.5
  • 머신 → 새로 만들기
  • 하드 디스크: 10GB
  • 디스크 형식: VMDK

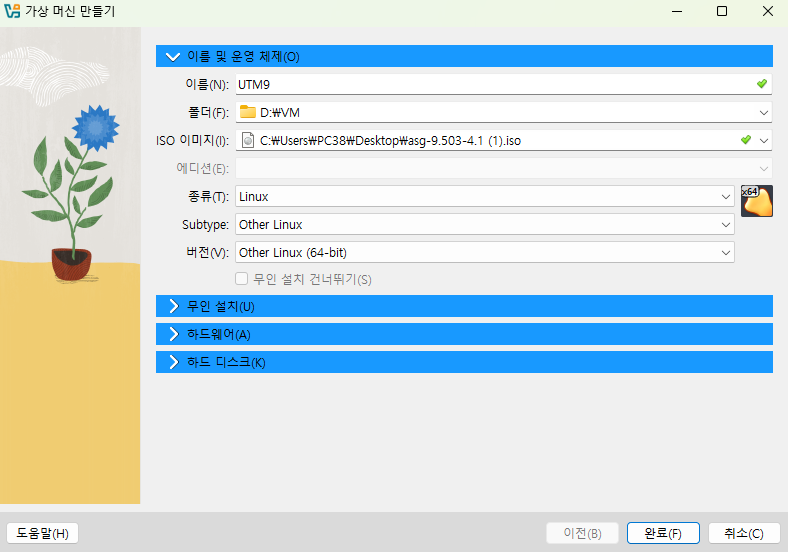

UTM 생성
🔌 네트워크 어댑터 설정

총 어댑터 4개 활성화

  • 어댑터 1:
    • 호스트 전용 어댑터
    • 문제 발생 시 NAT 사용
    • NAT IP: 10.0.2.15
    • 접속 URL: https://210.93.15.38:4444/
    • 케이블 연결됨 체크

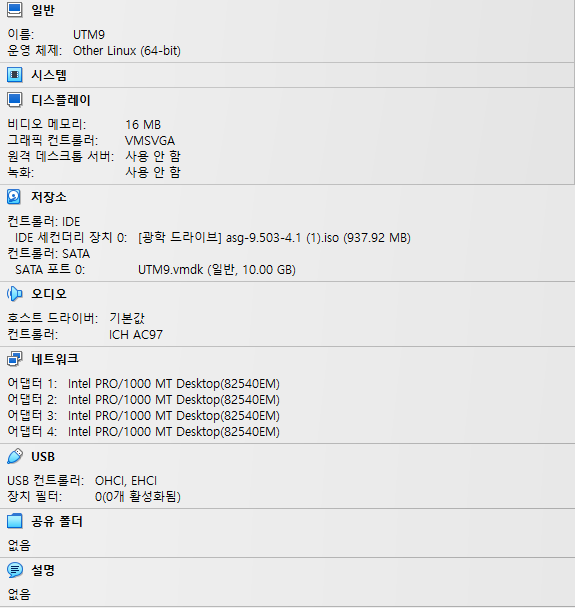

네트워크 어댑터 설정
🚀 UTM 초기 설정
Start → Enter → Start
네트워크 카드 확인 → OK
Asia → Seoul → Ethernet 선택
IP: 192.168.56.100 → Yes → Reboot

재부팅 후 접속:
https://192.168.56.100:4444/

⚙️ UTM 기본 정보 설정
  • Hostname: woosuk
  • Company: woosuk
  • City: woosuk
  • Country: South Korea
  • Password: 123456
  • Email: master@woosuk.ac.kr

설정 완료 후 전체 체크

🔐 관리자 로그인
ID: admin
Password: 123456
Next → Next → Next → Setup 체크 → Next → Finish
🔗 GNS - UTM 연결
  • UTM 연결 시 Allow 체크
  • 어댑터 4개 모두 설정
📡 라우터 연결
  • IOS Routers → c7200 가져오기
  • Slot 1: PA-4T+
  • Idle-PC Finder 실행
🔀 스위치 연결
  • IOS Routers → c3745 가져오기
  • This is an EtherSwitch router 체크

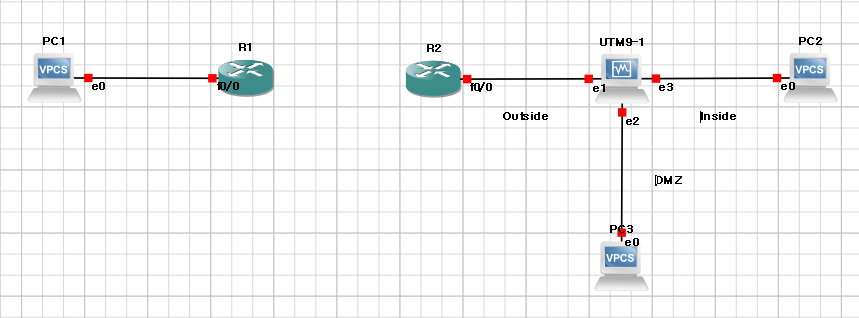

GNS 네트워크 구성
